機床的性能、主要用途和適用范圍

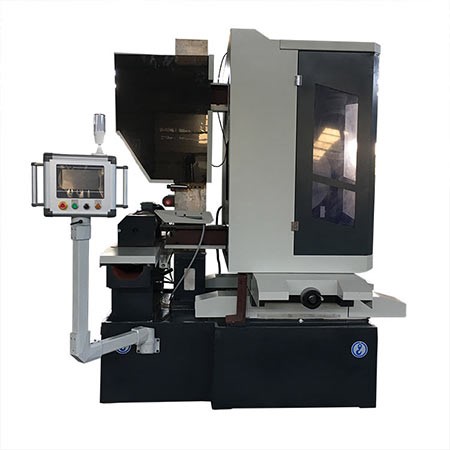

RY745型金剛石砂線切割機，是本公司小型金剛石線切割機之一的非標型號機床。本機床使用金剛石線做往復循環走絲運動，弩形線架結構使金剛石線運行平穩不抖絲，高精度旋轉工作臺，并配有金剛石線彎曲度檢測裝置，保持恒張力切割。機床主體部件均采用傳統鑄件，經人工時效處理，人工鏟刮修整，確保機床長期不變形。機械部分采用半自動加油泵，拖板采用精密導軌，精密滾珠絲桿傳動，提高機床精度，主要部件采用進口精密軸承。自主研發的金剛石線切割專用智能控制系統，PLC觸摸屏操作，環保外殼護罩。本機具有自動上絲、高速切割、切面表面質量像磨床效果、安全高效、操作簡單等優點。
本款C型金剛石線切割機主要用于脆性材料切片加工。
本機床屬于物理加工方式，廣泛用于各類導電、半導電和不導電的脆性材料的切割加工，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石瑪瑙等等，只要硬度小于金剛石（莫氏硬度十）的脆性材料均在切割加工范圍內。
機床的特點：
1. C型設計
本款金剛石線切割機優選采用C型懸臂式結構，人機接近性好，頂蓋和切割臺前面、側面的門可以打開，可切割比切割工作臺稍大尺寸，克服了其他結構對毛坯材料尺寸限制等缺點。
2. 主體采用傳統鑄件
機床的穩定性好，是機床精度的保障。床身與主體部件均采用傳統鑄件澆鑄，加厚床身，經人工時效處理，人工鏟刮修整，確保機床的剛性和精度的長期穩定，穩定性高于鋼結構和鋁合金結構的機床。
3. 升級弩形線架
線架升級為弩形線架結構，張力更大，使切割過程中不需用輔助緊絲措施，金剛石線運行平穩不抖絲，始終保持恒張力狀態，提升加工質量。此結構使機床結構更緊湊，金剛石線運行路線更短，提高了金剛石線的利用率，同時延長了金剛石線使用壽命。加長加大的絲筒，能容下更多金剛石線，延長了切割時長減少換線次數。
4. 能耗低
本機床有絲筒、X軸、Y軸、旋轉軸和水泵5個電機，總功率不足2KW,消耗功率在1.5KW以內，其他工具機床動則十幾KW的消耗。
5. 切割速度快
它比同類數控機床切割速度更快。切割翡翠可達到每小時30000-33333平方毫米的加工效率，同類數控機床的加工速度是0.0002mm/s,合成小時方正微切控制系統的切割速度就是5500平方毫米/小時。（根據材料的硬脆度具體情況，切割速度可調整上限。）
6. 更智能、易操作
專門針對脆性材料設計的切割控制系統，更智能，使操作更簡單更易學。本機的控制系統采用嵌入式控制系統，是標準的工業電腦，比傳統個人電腦更具備高可靠性，抗干擾能力強，功能強大，能適應于惡劣的工業環境。控制系統程序由我公司自主開發，集成了最新的切割算法，在切割過程中CPU根據切割材料的形狀和實時位移實時計算進給量，我們的切割參數只需設置切割效率（單位：平方毫米每小時）這一參數，在加工過程中可隨時調整切割速度，控制系統會自動調整進給速度。加倍易學，比傳統的控制系統只能設置切割速度（單位：毫米每秒）更科學，更人性化。
今科微切控制系統會根據市場進步不間斷升級，越來越智能，傻瓜式操作方法，不需要操作人員有一定數控操作基礎，只要能識字就能很快學會操作。
7. 一體化設計
機床電柜一體化設計，節省占地面積。
8. 增加故障報警自診斷功能
這款C型金剛石線切割機控制系統附加的智能功能：故障報警自診斷功能，幫助客戶輕松解決使用過程中遇到問題。
9. 工作臺加裝頂蓋設計
工作臺封閉設計，減少環境污染，保持場地清潔。在保證不影響上下裝夾材料的便利性的前提下，解決切割液不外濺，使霧化的切削液在設備內循環利用，在有效節省切削液的同時，讓您的工作環境更干凈，更舒適。
默認數控系統切一個產品規格。可定制選擇在一個工件上切割2個到3個產品規格，比如在同一個工件上切一個厚度為2mm的3片、切3mm的5片。（被機床主打切硬性，脆性材料及可帶切割液的產品為最佳）
技術參數
機床參數 |
機床類型 | 單線金剛石線切割機，全自動金剛石線切割機，立式金剛石線切割機，往復運動走絲金剛石線切割機，一體式金剛石線切割機，落地式金剛石線切割機，切片用金剛石線切割機，C型金剛石線切割機，小型金剛石線切割機 |
產品定位 | 經濟型商用、家用、實驗室用 |
機床型號 | RY745 |
工作臺行程X×Y | 450×550mm |
|
|
|
|
線架間距 | 400mm |
切割線條數 | 1 |
張絲機構 | 弩形張絲 |
金剛石線直徑 | 0.2~0.4mm |
切片厚度最小 | 小于1mm（直徑為200mm時） |
輔助功能 | 上絲套裝、緊絲器 |
加工件重量范圍 | ≤200kg |
走絲速度 | 最大13m/s |
張力波動 | 50g |
儲絲量范圍 | 約400米（線徑0.37-0.45mm） |
切割方式 | 豎切、橋架。 |
外形尺寸 | 長寬高1700×1250×2200mm （約）公司持續更新中 |
系統參數 |
控制系統 | 方正微切系統2.0 |
功能 | 急停、暫停、直線切、切形，自動檢測等 |
切割速度范圍 | 0~999992mm/小時（可根據材料具體情況調節上限） |
進給速度范圍 | 0.0001mm/s～1mm/s （可根據材料具體情況調節上限） |
|
|
|
|
|
|
輥筒頻率HZ | 0~50 |
往返次數 | 1.36次/min |
轉動角度 | 0~360度 |
轉動速度 | 0~200 |
換向時間 | 0~3秒 |
智能功能 | 自動診斷報警功能、自動計算切割時長、實時位移實時計算進給量 |
其它參數 |
顯示屏 | 中文顯示PLC觸摸顯示屏 |
機床消耗總功率 | 1.6kW |
產品重量 | 1020kg |
電源電壓 | 單相AC220V |
壓縮空氣壓力 | 0.7MPa |
油水分離器 | 自動排水 |
張力 | 0.3Mpa~0.4Mpa |
環境參數 | 工作溫度：12-30℃，工作濕度：20-60% |
附件 |
標準配件 | 1、張緊輪 1個 2、導向輪3個 3、十字夾具 1套 4、水泵 1個 5、水箱 1個 6、上絲裝置 |
可選配件 | 1、金剛石線 2、靜音無油空氣壓縮機 |
