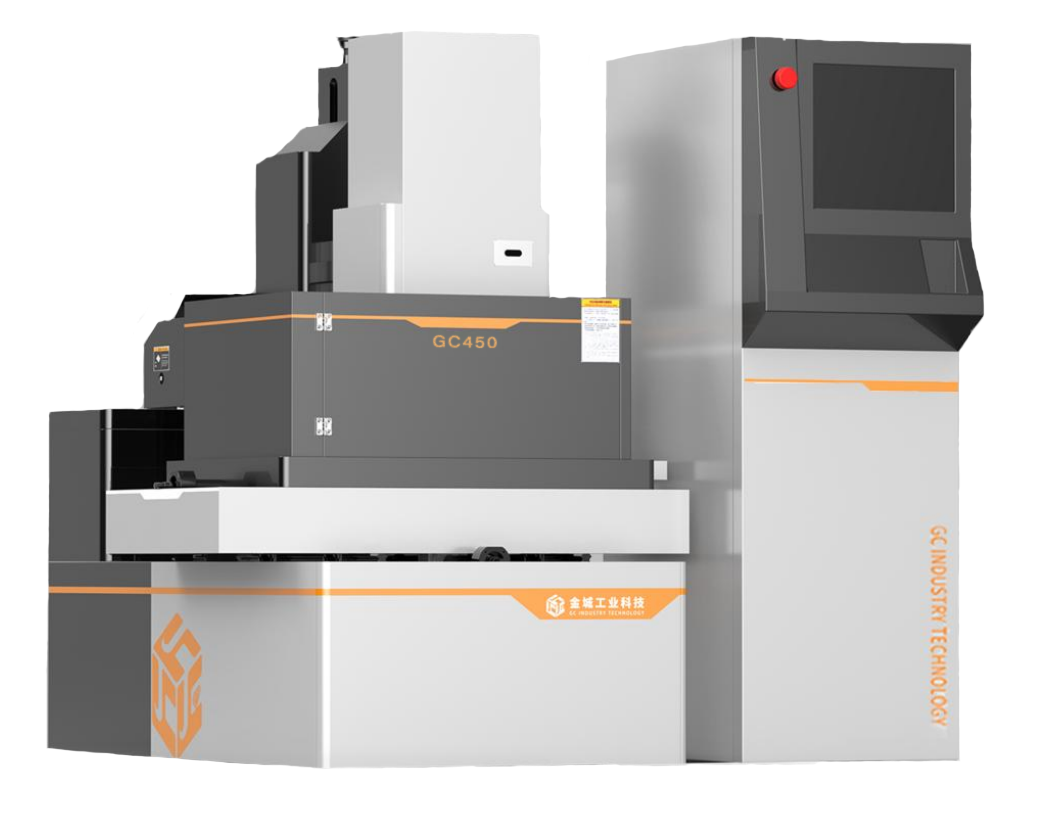

GC450伺服中走絲線切割機床

1.主要技術規格參數整機性能設備型號單位GC450機身主機尺寸(長/寬/高)mm1820*1520*2020設備總重量kg2000±50工作臺工作臺尺寸（寬×長）mm680*480液槽尺寸（寬×長）mm800*550行程X軸行程mm350Y軸行程mm450Z軸行程mm250加工能力切割厚度（電動可調）mm300切割錐度/工件厚度±6°/80工作臺最大承重kg300±20加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方，高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8加工電源空載電壓V100消耗功率KW≤2.0走絲系統電極絲直徑mm?0.12- ?0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜10（可選配5微米）過濾方式高壓過濾方式工作液水基切割液環境和電電力380V±10%/50/60Hz/2kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa2.主要零部件配置表機床序號名　稱說　明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式中國電源部分9電源控制柜高性能控制電源中國10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松下13驅動器-松下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-金城18電容紅寶石/尼吉康

相關產品

全國服務熱線

0523-86288888

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

1.主要技術規格參數

整機性能		設備型號	單位	GC450
	機身	主機尺寸(長/寬/高)	mm	182015202020
	機身	設備總重量	kg	2000±50
	工作臺	工作臺尺寸（寬×長）	mm	680*480
	工作臺	液槽尺寸（寬×長）	mm	800*550
	行程	X軸行程	mm	350
		Y軸行程	mm	450
		Z軸行程	mm	250
	加工能力	切割厚度（電動可調）	mm	300
		切割錐度/工件厚度		±6°/80
		工作臺最大承重	kg	300±20
	加工精度	定位精度X/Y	mm	≤0.015/300mm
		重復定位精度X/Y	mm	≤0.008/300mm
		多刀切割精度	mm	10mm的四方，高40mm, ±0.005
		表面粗糙度	um	Ra≤0.8
	加工效率	最大切割效率	mm2∕min	≥250
		常用切割效率	mm2∕min	≥150
		最大加工電流	A	≥8
		加工電源空載電壓	V	100
		消耗功率	KW	≤2.0
	走絲系統	電極絲直徑	mm	?0.12- ?0.2
		絲筒走絲速度		變頻調速
		緊絲方式		雙向自動緊絲
		走絲速度	m/s	3-12
	工作槽	過濾精度	um	＜10（可選配5微米）
		過濾方式		高壓過濾方式
		工作液		水基切割液
	環境和電	電力		380V±10%/50/60Hz/2kVA
		溫度		溫度5-40℃/濕度40-80%
		氣壓	kpa	86-106kpa

2.主要零部件配置表

機床	序號	名　稱	說　明	品牌/產地	選配
機身部分	1	床身	樹脂砂鑄造	中國
	2	Ｘ/Ｙ軸絲杠	精密滾珠絲杠	NMC C2級或南工藝	臺灣上銀或PMI
	3	Ｘ/Ｙ軸導軌	精密直線導軌	PMI	臺灣上銀或THK
	4	注油泵	電腦自動	中國
	5	導輪	加厚寶石導輪	益昌/協業
	6	導絲嘴	鉆石材料	中國
	7	換向開關	-	昌德
	8	過濾系統	高壓過濾方式	中國
電源部分	9	電源控制柜	高性能控制電源	中國
	10	工業控制計算機	無風扇雙核CPU(4線程)	中國
	11	工業顯示屏	-	戴爾
	12	伺服電機	-	松下
	13	驅動器	-	松下
	14	變頻器	-	臺灣士林
	15	接觸器	-	正泰	西門子
	16	繼電器	-	正泰	西門子
	17	開關	-	金城
	18	電容		紅寶石/尼吉康
