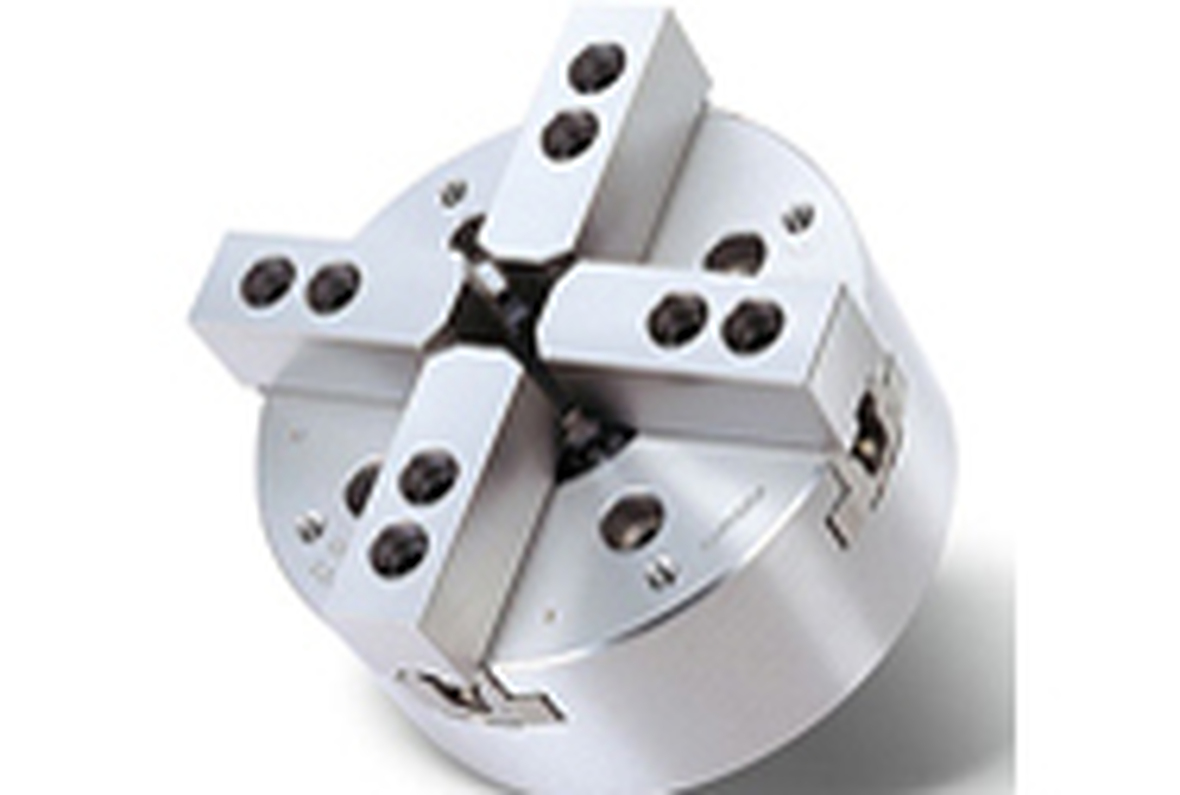

OPF系列四爪高速中空油壓夾頭

規格為長71×寬71×高43，材質采用淬硬鋼，其增強夾緊型最大至7000N，重復定位精度0.002mm，轉位4×90度，應用于線切割，電火花主軸，小型零件加工，安裝需要4個M6螺釘從反面安裝鎖緊，有自動清潔功能等。主要技術參數：形式/規格主軸鼻端番號ABC(h6)DEE1FGHOPF-206A2-51698114082.56315––5116104.8OPF-208A2-6(A2-5)21091170106.37517235150133.4OPF-210A2-8(A2-6)254100220139.71918285190171.4OPF-212A2-8304110220139.71918––6190171.4OPF-215A2-11(A2-8)381133300196.86922336260235 形式/規格H1IJKLOPF-206PCDΦ1454-M10×1.5P456-M10×1.5P16OPF-208PCDΦ1804-M10×1.5P526-M12×1.75P18OPF-210PCDΦ2254-M12×1.75P756-M16×2P19OPF-212PCDΦ2504-M12×1.75P916-M16×2P25OPF-215PCDΦ3244-M12×1.75P117.56-M20×2.5P28 形式/規格MPN maxN minO maxO minP maxP minQRSTOPF-206202732.3529.624711-13112192OPF-208252739.135.4301014.5-1.5351420.52OPF-210302851.547.134128.5-10.54016252OPF-2123030.561.656.346128-155021282OPF-2154382.37746137-15622242.55 形式/規格UWVXY通孔直徑柱塞行程單位(mm)(mm)OPF-206M55×2P372073––4512OPF-208M60×2P393095104.85216OPF-210M85×2P4340110133.47519OPF-212M100×2P5150129––9123OPF-215M130×2P6648165171.4117.523 形式/規格爪行程最高回轉速最大拉力最大靜壓持力最大設定油壓壓力單位直徑mmrpm(minˉ1)（KN）（KN）（mpa）OPF-2065.545001630（16）4180（41）21（2.1）OPF-2087.436002440（24）6010（59）19（1.9）OPF-2108.832003160（31）8050（79）20（2.0）OPF-21210.625004080（40）10400（102）20（2.0）OPF-21510.618005400（53）13600（134）19（1.9）形式/規格凈重（kg）搭配油壓缸型號夾持范圍OPF-20614.2P1246Φ22～Φ169OPF-20824.5P1552Φ25～Φ210OPF-21038.1P1875Φ28～Φ254OPF-21260.5P2091Φ35～Φ304OPF-215111.5P2511Φ63～Φ381

相關產品

全國服務熱線

0523-86288888

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

規格為長71×寬71×高43，材質采用淬硬鋼，其增強夾緊型最大至7000N，重復定位精度0.002mm，轉位4×90度，應用于線切割，電火花主軸，小型零件加工，安裝需要4個M6螺釘從反面安裝鎖緊，有自動清潔功能等。

主要技術參數：

形式/規格	主軸鼻端番號	A	B	C(h6)	D	E	E1	F	G	H
OPF-206	A2-5	169	81	140	82.563	15	––	5	116	104.8
OPF-208	A2-6(A2-5)	210	91	170	106.375	17	23	5	150	133.4
OPF-210	A2-8(A2-6)	254	100	220	139.719	18	28	5	190	171.4
OPF-212	A2-8	304	110	220	139.719	18	––	6	190	171.4
OPF-215	A2-11(A2-8)	381	133	300	196.869	22	33	6	260	235

形式/規格	H1	I	J	K	L
OPF-206	PCDΦ145	4-M10×1.5P	45	6-M10×1.5P	16
OPF-208	PCDΦ180	4-M10×1.5P	52	6-M12×1.75P	18
OPF-210	PCDΦ225	4-M12×1.75P	75	6-M16×2P	19
OPF-212	PCDΦ250	4-M12×1.75P	91	6-M16×2P	25
OPF-215	PCDΦ324	4-M12×1.75P	117.5	6-M20×2.5P	28

形式/規格	M	P	N max	N min	O max	O min	P max	P min	Q	R	S	T
OPF-206	20	27	32.35	29.6	24	7	11	-1	31	12	19	2
OPF-208	25	27	39.1	35.4	30	10	14.5	-1.5	35	14	20.5	2
OPF-210	30	28	51.5	47.1	34	12	8.5	-10.5	40	16	25	2
OPF-212	30	30.5	61.6	56.3	46	12	8	-15	50	21	28	2
OPF-215	43		82.3	77	46	13	7	-15	62	22	42.5	5

形式/規格	U	W	V	X	Y	通孔直徑	柱塞行程
單位						(mm)	(mm)
OPF-206	M55×2P	37	20	73	––	45	12
OPF-208	M60×2P	39	30	95	104.8	52	16
OPF-210	M85×2P	43	40	110	133.4	75	19
OPF-212	M100×2P	51	50	129	––	91	23
OPF-215	M130×2P	66	48	165	171.4	117.5	23

形式/規格	爪行程	最高回轉速	最大拉力	最大靜壓持力	最大設定油壓壓力
單位	直徑mm	rpm(minˉ1)	（KN）	（KN）	（mpa）
OPF-206	5.5	4500	1630（16）	4180（41）	21（2.1）
OPF-208	7.4	3600	2440（24）	6010（59）	19（1.9）
OPF-210	8.8	3200	3160（31）	8050（79）	20（2.0）
OPF-212	10.6	2500	4080（40）	10400（102）	20（2.0）
OPF-215	10.6	1800	5400（53）	13600（134）	19（1.9）

形式/規格	凈重（kg）	搭配油壓缸型號	夾持范圍
OPF-206	14.2	P1246	Φ22～Φ169
OPF-208	24.5	P1552	Φ25～Φ210
OPF-210	38.1	P1875	Φ28～Φ254
OPF-212	60.5	P2091	Φ35～Φ304
OPF-215	111.5	P2511	Φ63～Φ381
